Dây cáp điện ruột đồng bọc nhựa LSHF

Thiết bị điện Minh Anh - đơn vị uy tín hàng đầu trong lĩnh vực cung cấp dây cáp điện Cadivi, công bố bảng giá mới nhất cho năm 2024. Với mức giá cạnh tranh và chất lượng sản phẩm đảm bảo, Thiết bị điện Minh Anh trở thành địa chỉ tin cậy cho mọi khách hàng trong nhu cầu sử dụng dây cáp điện Cadivi.

Dây cáp điện ruột đồng bọc nhựa PVC (có hoặc không có vỏ) dùng cho các thiết bị điện dân dụng.

Sản phẩm này được lắp trong ống (chịu lực, chống rò rỉ...) tại các vị trí:

Lắp đặt cố định trên tường, trên trần, trên sàn...
Lắp đặt âm trong tường, trong trần, trong sàn
Hoặc chôn trong đất.

Tiêu chuẩn áp dụng

TCVN 6610-3 / IEC 60227-3
TCVN 6610-5 / IEC 60227-5
TCVN 6612 / IEC 60228
JIS C 3307; JIS C 3102
AS/NZS 5000.1; AS/NZS 1125

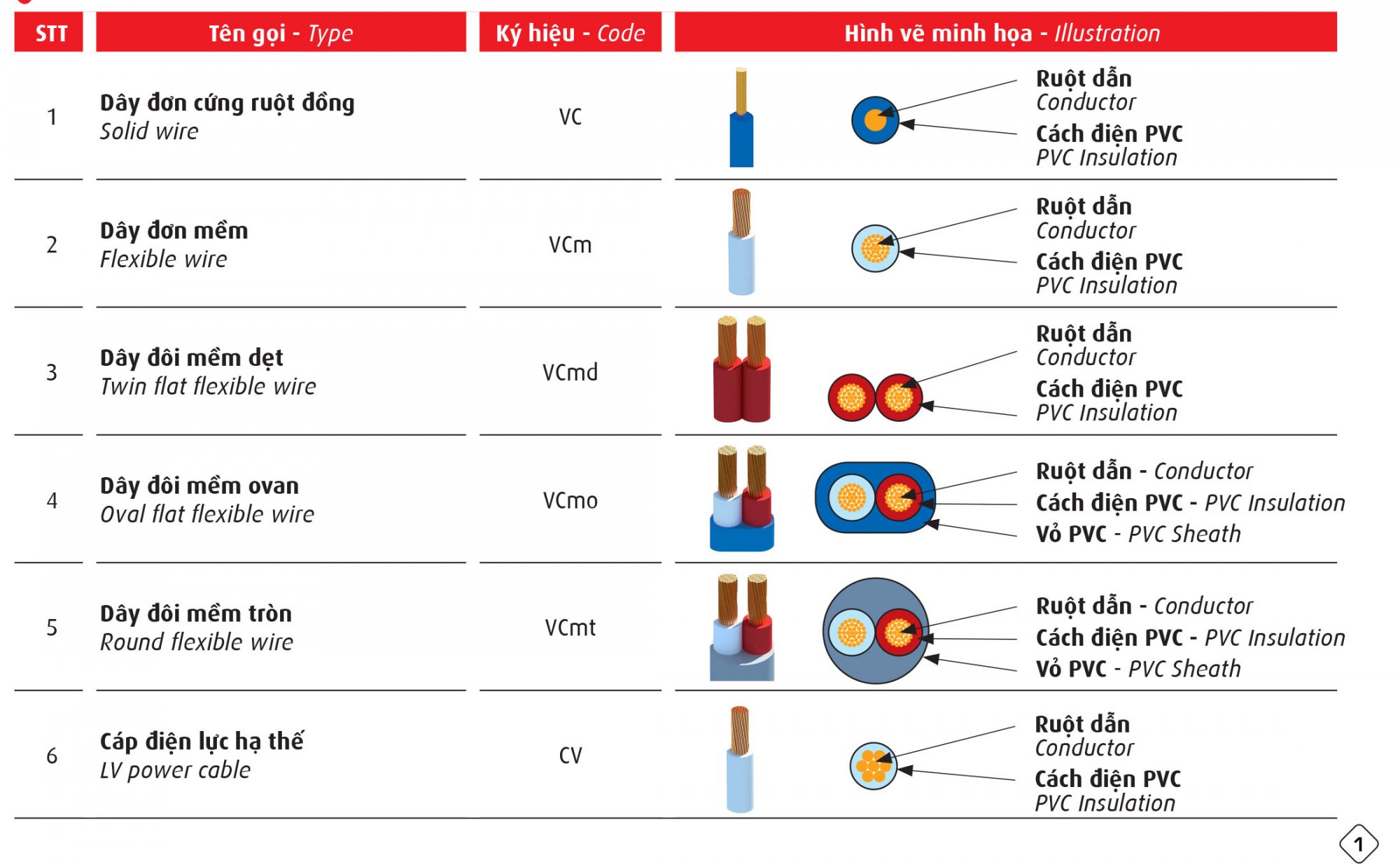

Nhận biết lõi

Đặc tính kỹ thuật

A. Đặc tính kỹ thuật của dây VC

ZCmo-HF – 450/750 V
THEO AS/NZS 5000.2

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	Chiều dày cách điện	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng dây gần đúng⁽⁾**	Điện áp	Tiêu chuẩn áp dụng
mm²	N⁰/mm	Ω/km	mm	mm	kg/km
0,5	1/0,80	36,0	0,6	2,0	8	300/500 V	TCVN 6610-3 /IEC 60227-3
0,75	1/0,97	24,5	0,6	2,2	11
1	1/1,13	18,1	0,6	2,3	14
1,5	1/1,38	12,1	0,7	2,8	20	450/750 V
2,5	1/1,77	7,41	0,8	3,4	31
4	1/2,24	4,61	0,8	3,8	46
6	1/2,74	3,08	0,8	4,3	66
10	1/3,56	1,83	1,0	5,6	110
2	1/1,60	8,92	0,8	3,2	27	600 V	JIS C 3307
3	1/2,00	5,65	0,8	3,6	38
8	1/3,20	2,21	1,2	5,6	96

B. Đặc tính kỹ thuật của dây VCm

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	Chiều dày cách điện	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng dây gần đúng⁽⁾**	Điện áp	Tiêu chuẩn áp dụng
mm²	N⁰/mm	Ω/km	mm	mm	kg/km
0,5	16/0,20	39,0	0,6	2,1	9	300/500 V	TCVN 6610-3 /IEC 60227-3
0,75	24/0,20	26,0	0,6	2,3	12
1	32/0,20	19,5	0,6	2,5	15
1,5	30/0,25	13,3	0,7	3,0	21	450/750 V
2,5	50/0,25	7,98	0,8	3,6	33
4	56/0,30	4,95	0,8	4,2	49
6	84/0,30	3,30	0,8	5,2	71
10	77/0,40	1,91	1,0	6,6	114	0,6/1 kV	AS/NZS 5000.1
16	126/0,40	1,21	1,0	7,9	176
25	196/0,40	0,780	1,2	9,7	271
35	273/0,40	0,554	1,2	11,1	365
50	380/0,40	0,386	1,4	13,1	508
70	361/0,50	0,272	1,4	15,4	733
95	475/0,50	0,206	1,6	17,6	963
120	608/0,50	0,161	1,6	19,5	1212
150	740/0,50	0,129	1,8	21,7	1488
185	925/0,50	0,106	2,0	24,2	1857
240	1184/0,50	0,0801	2,2	27,3	2369

C. Đặc tính kỹ thuật của dây VCmd – 0,6/1 kV theo AS/NZS 5000.1

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	Chiều dày cách điện	*Kích thước dây gần đúng⁽⁾**	*Khối lượng dây gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	mm	kg/km
2 x 0,5	16/0,20	39,0	0,8	2,5 x 5,2	22
2 x 0,75	24/0,20	26,0	0,8	2,7 x 5,7	28
2 x 1	32/0,20	19,5	0,8	2,9 x 6,1	34
2 x 1,5	30/0,25	13,3	0,8	3,2 x 6,7	44
2 x 2,5	50/0,25	7,98	0,8	3,6 x 7,6	66

D. Đặc tính kỹ thuật của dây VCmo – 300/500 V theo TCVN 6610-5/IEC 60227-5

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	Chiều dày cách điện	Chiều dày vỏ	*Kích thước dây gần đúng⁽⁾**	*Khối lượng dây gần đúng⁽⁾**
mm²	N⁰/mm	Ω/km	mm	mm	mm	kg/km
2 x 0,75	24/0,20	26,0	0,6	0,8	3,9 x 6,3	42
2 x 1	32/0,20	19,5	0,6	0,8	4,1 x 6,6	49
2 x 1,5	30/0,25	13,3	0,7	0,8	4,6 x 7,6	66
2 x 2,5	50/0,25	7,98	0,8	1,0	5,6 x 9,3	102
2 x 4	56/0,30	4,95	0,8	1,1	6,4 x 10,6	143
2 x 6	84/0,30	3,30	0,8	1,2	7,2 x 11,9	195

E. Đặc tính kỹ thuật của dây VCmt - 300/500 V theo TCVN 6610-5/IEC 60227-5

Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	Chiều dày cách điện	Chiều dày vỏ			*Đường kính tổng gần đúng⁽⁾**			*Khối lượng dây gần đúng⁽⁾**
Tiết diện	Số sợi/Đường kính sợi	Điện trở DC tối đa ở 20 ⁰C	Chiều dày cách điện	2 lõi core	3 lõi core	4 lõi core	2 lõi core	3 lõi core	4 lõi core	2 lõi core	3 lõi core	4 lõi core
mm²	N⁰/mm	Ω/km	mm	mm	mm	mm	mm	mm	mm	kg/km	kg/km	kg/km
0,75	24/0,20	26,0	0,6	0,8	0,8	0,8	6,3	6,6	7,2	56	67	81
1	32/0,20	19,5	0,6	0,8	0,8	0,9	6,6	7,0	7,9	65	78	98
1,5	30/0,25	13,3	0,7	0,8	0,9	1,0	7,6	8,2	9,2	87	109	138
2,5	50/0,25	7,98	0,8	1,0	1,1	1,1	9,3	10,1	11,0	135	168	207
4	56/0,30	4,95	0,8	1,1	1,1	1,2	10,6	11,3	12,5	186	229	290
6	84/0,30	3,30	0,8	1,2	1,4	1,4	12,8	14	15,4	267	341	421

F. Đặc tính kỹ thuật của cáp CV - 0,6/1 kV theo AS/NZS 5000.1

Tiết diện	Số sợi/Đường kính sợi	*Đường kính ruột dẫn gần đúng ^()**	Điện trở DC tối đa ở 20 ⁰C	Chiều dày cách điện	*Đường kính tổng gần đúng⁽⁾**	*Khối lượng dây gần đúng⁽⁾**
mm²	N⁰/mm	mm	Ω/km	mm	mm	kg/km
1,0 (E)	7/0,425	1,28	18,1 ^(**)	0,6	2,5	14
1,5 (E)	7/0,52	1,56	12,1 ^(**)	0,6	2,8	20
2,5 (E)	7/0,67	2,01	7,41	0,7	3,4	32
1,0	7/0,425	1,28	18,1 ^(**)	0,8	2,9	17
1,5	7/0,52	1,56	12,1 ^(**)	0,8	3,2	23
2,5	7/0,67	2,01	7,41	0,8	3,6	33
4 & 4 (E)	7/0,85	2,55	4,61	1,0	4,6	53
6 & 6 (E)	7/1,04	3,12	3,08	1,0	5,1	74

Giá trị tham khảo: để phục vụ cho công tác thiết kế, vận chuyển, lưu kho sản phẩm. Không phải là chỉ tiêu đánh giá chất lượng sản phẩm

(**) Giá trị của CADIVI tốt hơn quy định của tiêu chuẩn AS/NZS 1125
