Máy biến dòng trung thế ngoài trời - Model CT22-2CxOxC

Máy biến dòng trung thế ngoài trời - Model  CT22-2CxOxC

a) Thông số chung Thiết bị điện Emic

- Mã hàng: CT22-2CxOxC

- Hãng sản xuất: Emic

- Xuất xứ: Việt Nam

»  Thông số kỹ thuật chính:

Máy biến dòng CT22-2CxOxC được đúc bằng vật liệu là hệ nhựa của hãng Huntsman với công nghệ đúc trong chân không, có tính chất cơ và điện rất tốt, chịu được sự thay đổi nhiệt độ đột ngột, máy biến dòng CT22-2CxOxC được thiết kế phù hợp với điều kiện thời thiết nhiệt đới và môi trường ô nhiễm nặng.

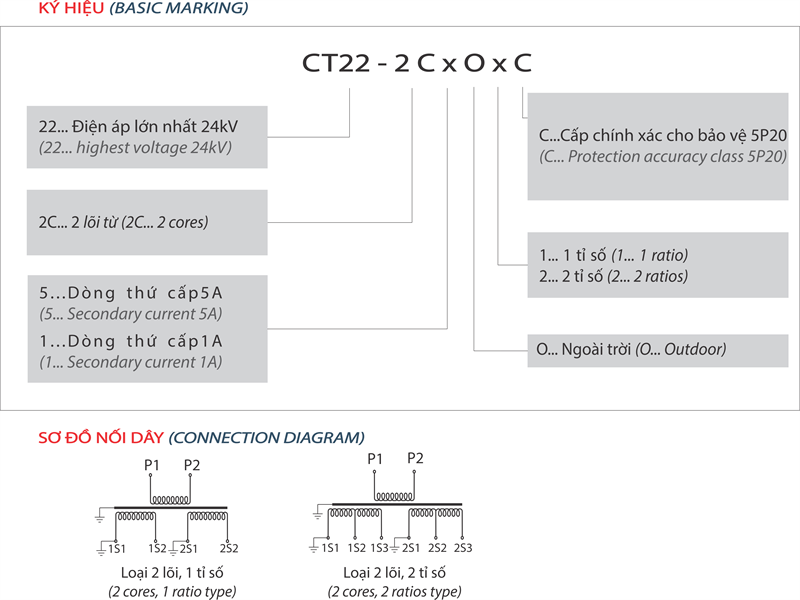

Máy biến dòng CT22-2CxOxC được thiết kế một hay nhiều tỉ số, có thể thay đổi tỉ số bằng cách nối phía thứ cấp.


Có 2 cuộn dây thứ cấp. Cuộn dây thứ cấp được sử dụng với mục đích để đo lường hoặc bảo vệ. Để phòng ngừa nguy hiểm, mạch thứ cấp của Máy biến dòng phải luôn nối với phụ tải hoặc ngắn mạch. Một đầu nối của cuộn thứ cấp phải được nối đất trong suốt quá trình vận hành.

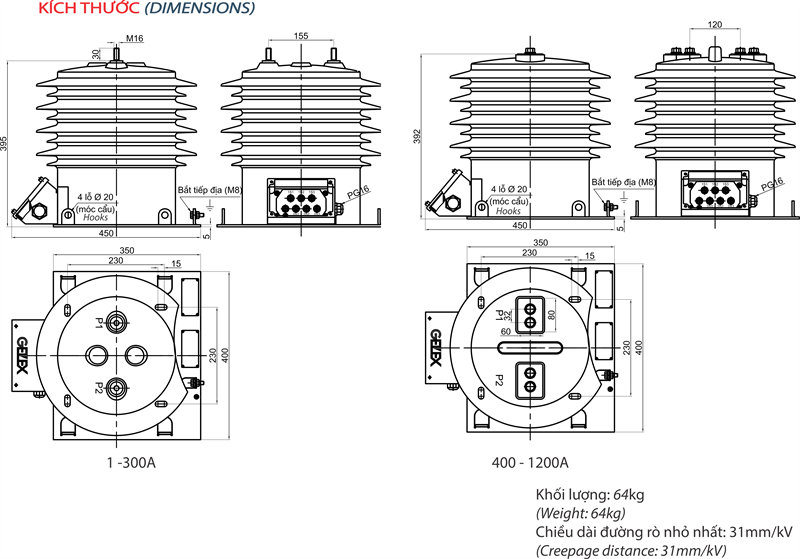

Máy biến dòng có thể lắp đặt được ở mọi vị trí bởi bốn bulông bắt vào bốn lỗ trên chân đế. Chân đế được làm bằng thép, kết cấu vững và được mạ kẽm nhúng nóng, chịu được môi trường ẩm ướt...
Các đầu ra của máy biến dòng được đúc liền với thân máy, hộp che ổ đấu dây có nắp và vị trí niêm chì.

Các cấp điện áp... 24kV


Dòng điện sơ cấp định mức...5; 10; 15; 20; 25; 30; 40; 50; 60; 75; 100; 150; 200; 250; 300; 400; 500; 600; 750; 800; 1000; 1200A...


Dòng điện thứ cấp định mức...5A; 1A


Tần số định mức...50Hz


Máy biến dòng được thiết kế và sản xuất theo tiêu chuẩn IEC60044-1; IEC61869-2; TCVN 7697-1.
